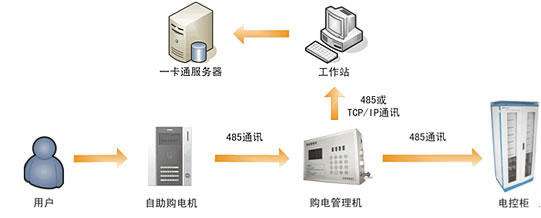

一、产品简介　　新开普电能集中计量控制柜适用于集体公寓、学生宿舍、高校后勤等场所用电管理，彻底解决以往偷电、漏电、管理混乱、使用违章电器等问题。新开普电能集中计量控制柜功能面向实际；集电能计量、收费管理、用电过程管理等功能于一体。集成一卡通系统应用时，用户可实现7X24小时自助购电，可自动识别运行中的纯阻性用电器（如电炉、热得快、电热杯等违章电器），并根据软件设置采取相应措施。

三、功能特点：　　*用户7*24小时自助购电　　*计量柜一体设计，模块安装　　*各种系统参数个性化设置　　*电费计量功能及预收费功能　　*负载管理功能　　*恶性负载识别控制，参数可设　　*短路过载保护　　*定时开关功能　　*故障自动声光报警功能　　*用电查询功能　　*购电提示功能及无费关断功能　　*月补电量功能　　*退房及换房管理功能　　*用电统计、分析功能　　*数据异地备份功能　　*语音提示及大屏幕提示功能　　*自助购电查询

五、电控柜规格：　　1、集中式规格机柜型号 可控房间数 外形尺寸（宽×厚×高mm） YD-60-D/S 60 1000×320×1214 YD-72-D/S 72 1000×320×1334 YD-84-D/S 84 1000×320×1494 YD-96-D/S 96 1000×320×1654 2、分层式规格机柜型号 可控房间数 外形尺寸（宽×厚×高mm） YD-12-D/S 12 680×230×620 YD-18-D/S 18 588×230×1000 YD-36-D/S 36 780×230×1000 YD-54-D/S 54 972×230×1000 六、电控柜技术参数供电电源 3相 380V 分路输出电源 单相 220V 脉冲常数 1600imp/kw.h 计量精度 2.0级标定电流 10A 单路最大输出电流 20A / 40A (可选) 单路最大功耗 ≤2Ｗ系统工作环境 温度－35～55℃ 湿度20％-90％RH 柜体绝缘电阻 ≥5 MΩ 显示方式 LCD汉字显示数据传递方式 485通讯七、单元计量控制模块 1. 电能计量 2. 恶性负载识别 3. 超载识别 4. 电网频率输出 5. 性化送断电控制 6. 超安全电流有效保护 7. 可靠通讯 八、转发控制器 1. 管理机到计量控制模块的数据包转发 2. 本地数据处理：接收存储定时送断电参数 3. 工装功能：强制送断电，测试送断电，收集模块MAC地址等 4. 给计量控制模块进行定时送断电 九、管理机功能　　负责对机柜的控制和数据采集，简要查询相应房间用电情况等信息，通、断电命令的下载以及电控柜与电脑控制中心之间的数据传输，当有房间电量低于底限值时，将自动报警。管理机将具有如下功能： 1. 查询房间信息 2. 具有TCP/IP接口 3. 查询断电房间 4. 设置系统时间 5. 手动房间送电 6. 网络查询功能 7. 手动房间断电 8. 查看管理机IP 9. 查看系统参数 10. 设置开关时间 11. 查询开关时间 12. 取消开关时间 管理机技术参数指 标 参 数 指 标 参 数显示方式 单面LCD象素128*64 通讯接口 RS-485、TCP/IP 键盘数量 16键 功耗 < 3W 环境温度 -10℃～50℃ 大气压力 86～106 kPa 通讯距离 <2400m 输入电压 220V 管理线路 480路 存储购电记录 1100条通讯速度-485-下行（到机柜） 9600bps 通讯距离-485-9600bps <2400m 通讯速度-485-上行(到上位PC) 19200bps 通讯距离-485-19200bps <1200m 通讯速度-TCP/IP 10M/100Mbps 外形尺寸 25cmx17cmx7cm
